Equipamiento Electrónico

ToB


La exactitud, facilidad y rapidez de operación de las Equilibradoras ToB, son características sobresalientes para resolver de la mejor manera el equilibrado de las piezas rotantes.

El equipo de medición es el encargado de tomar las señales de los sensores, procesarla y presentar al usuario la POSICIÓN ANGULAR y la CANTIDAD de peso que se debe agregar o quitar para el equilibrado de la pieza.

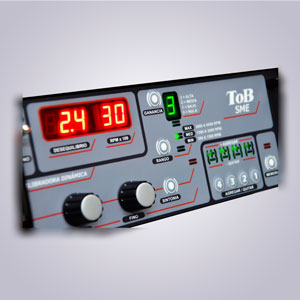

Equipo estroboscópico SME

Electrónica SME

La electrónica digital modelo SME presenta la cantidad en un display digital y la posición angular mediante efecto estroboscópico.

- Mas info -

Equipo computarizado PCL3B

Electrónica PCL3B

La electrónica computarizada modelo PCL3B presenta los valores para ambos sensores en dos formas distintas y simultáneas: Mediante indicadores numéricos y mediante gráficos polares.

- Mas info -

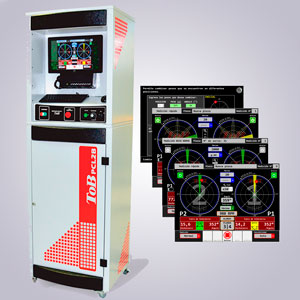

Equipo computarizado PCL2B

Electrónica PCL2B

El robusto gabinete del modelo PCL2B, permite además contener y proteger la electrónica para comando de motores de mas de 5.5HP.

- Mas info -

Estroboscópico modelo SME

El equipo electrónico de medición es el encargado de procesar las señales obtenidas de los sensores.
La electrónica digital modelo SME acepta hasta cuatro sensores y presenta la cantidad y las RPM en un display digital y la posición angular mediante efecto estroboscópico.

Efecto estroboscópico:
La pieza en movimiento es iluminada mediante una lámpara flash que destella tantas veces por minuto como revoluciones por minuto esté girando el rotor. De esta forma veremos la pieza detenida. En la parte de arriba de esa imagen detenida es el lugar para agregar o quitar peso.
Para poder ver la pieza detenida se le deben realizar marcas (usualmente números) sobre el perímetro.
La cantidad será presentada en el display digital.
Cada uno de los sensores puede programarse independientemente para que indiquen donde agregar o donde quitar peso.

CARACTERÍSTICAS TÉCNICAS - SME

Velocidad: 350 a 6300 R.P.M.

Alimentación:

220Vca o 380Vca / 50Hz o 60Hz
Indicaciones:
de ángulo: estroboscópica
de desequilibrio: digital
de velocidad: digital
Filtro: sintonizable
Embalaje
Ancho x Alt. x Prof.:
320 x 120 x 275 mm
Peso (incluido embalaje para transporte aéreo): 12 kg

(Las características técnicas pueden variar sin aviso previo)

Computarizado modelo PCL3B


El equipo ToB PCL3B se utiliza para el balanceo dinámico de piezas en dos planos en máquinas de soportes elásticos o rígidos.
La interfaz de adquisición de datos toma la señal de los sensores y los envía a una PC con plataforma Microsoft® Windows® donde se ejecuta el software de balanceo desarrollado exclusivamente para este fin.



  • Indicación de desbalance en hasta cuatro planos
  • Tolerancia de balanceo de acuerdo con ISO1940/1 y API610
  • Presentación en gráfico polar
  • Unidades de medida: ISO G, g, g.mm, μm y g.mm/kg
  • Función ÁLABES (División de peso para piezas simétricas)
  • Base de datos de rotores
  • Base de datos de clientes
  • Base de datos de piezas
  • Generación de informes
  • Compensación de planos por coeficientes de influencia
  • Computadora con sistema operativo Windows
  • Interfaz gráfica diseñada para el uso de pantallas táctiles


INFORMES:
El software además de indicar en pantalla y almacenar en la base de datos los resultados de balanceo de cada pieza, permite la generación de informes que detallan el trabajo realizado, indicando el desbalance inicial, final y tolerancia.

Descargue un informe de ejemplo

ACTUALIZACION (retrofitting):
Este sistema electrónico se puede utilizar en máquinas fabricadas por EQUILIBRADORAS TOB S.R.L como así también en sistemas mecánicos de otros fabricantes.



Para mas detalles de la actualización de máquinas de otros fabricantes haga click aquí.




CARACTERÍSTICAS TÉCNICAS - PCL3B

Velocidad: 60 a 6300 R.P.M.

Alimentación:

220Vca / 50Hz o 60 Hz
Indicaciones:
de ángulo: digital y gráfica
de desequilibrio: digital y gráfica
de velocidad: digital
Filtro: automático
Embalaje
Ancho x Alt. x Prof.:
660 x 1500 x 570 mm
Peso (incluido embalaje para transporte aéreo): 60 kg (aprox.)

(Las características técnicas pueden variar sin aviso previo)

Computarizado modelo PCL2B


El equipo ToB PCL2B se utiliza para el balanceo dinámico de pieza en dos planos en máquinas de soportes elásticos o rígidos.
La interfaz de adquisición de datos toma la señal de los sensores y los envía a una PC con plataforma Microsoft® Windows® donde se ejecuta el software de balanceo desarrollado exclusivamente para este fin.



  • Indicación de desbalance en hasta cuatro planos
  • Tolerancia de balanceo de acuerdo con ISO1940/1 y API610
  • Presentación en gráfico polar
  • Unidades de medida: ISO G, g, g.mm, μm y g.mm/kg
  • Función ÁLABES (División de peso para piezas simétricas)
  • Base de datos de rotores
  • Base de datos de clientes
  • Base de datos de piezas
  • Generación de informes
  • Compensación de planos por coeficientes de influencia
  • Interfaz gráfica diseñada para el uso de pantallas táctiles



El software además de indicar en pantalla y almacenar en la base de datos los resultados de balanceo de cada pieza, permite la generación de informes que detallan el trabajo realizado, indicando el desbalance inicial, final y tolerancia.

Descargue un informe de ejemplo

ACTUALIZACION (retrofitting):
Este sistema electrónico se puede utilizar en máquinas fabricadas por EQUILIBRADORAS TOB S.R.L como así también en sistemas mecánicos de otros fabricantes.



Para mas detalles de la actualización de máquinas de otros fabricantes haga click aquí.

CARACTERÍSTICAS TÉCNICAS - PCL2B

Velocidad: 60 a 6300 R.P.M.

Alimentación:

220Vca / 50Hz o 60 Hz
Indicaciones:
de ángulo: digital y gráfica
de desequilibrio: digital y gráfica
de velocidad: digital
Filtro: automático
Embalaje
Ancho x Alt. x Prof.:
610 x 1900 x 500 mm
Peso (incluido embalaje para transporte aéreo): 115 kg (aprox.)

(Las características técnicas pueden variar sin aviso previo)
